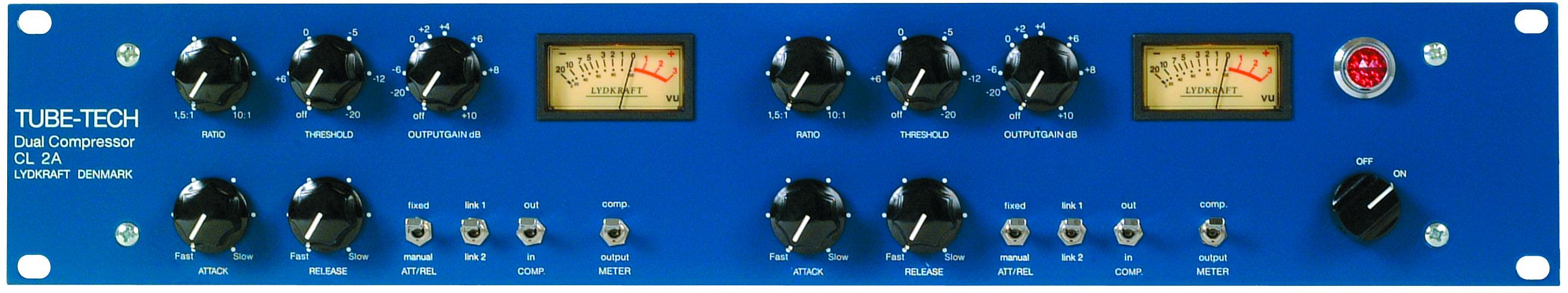

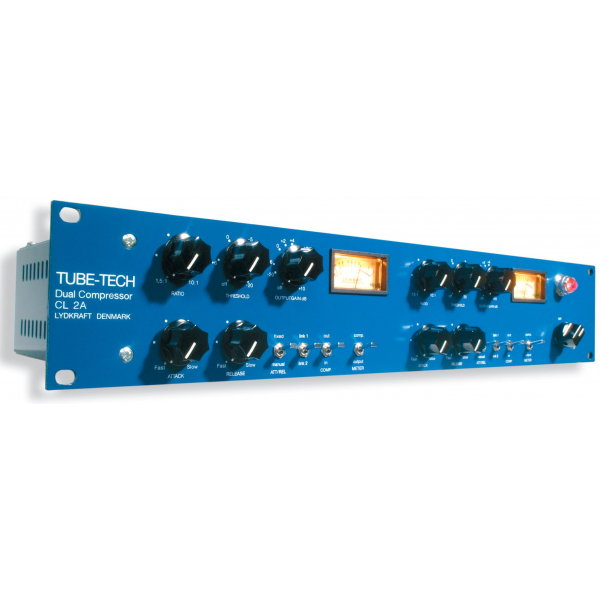

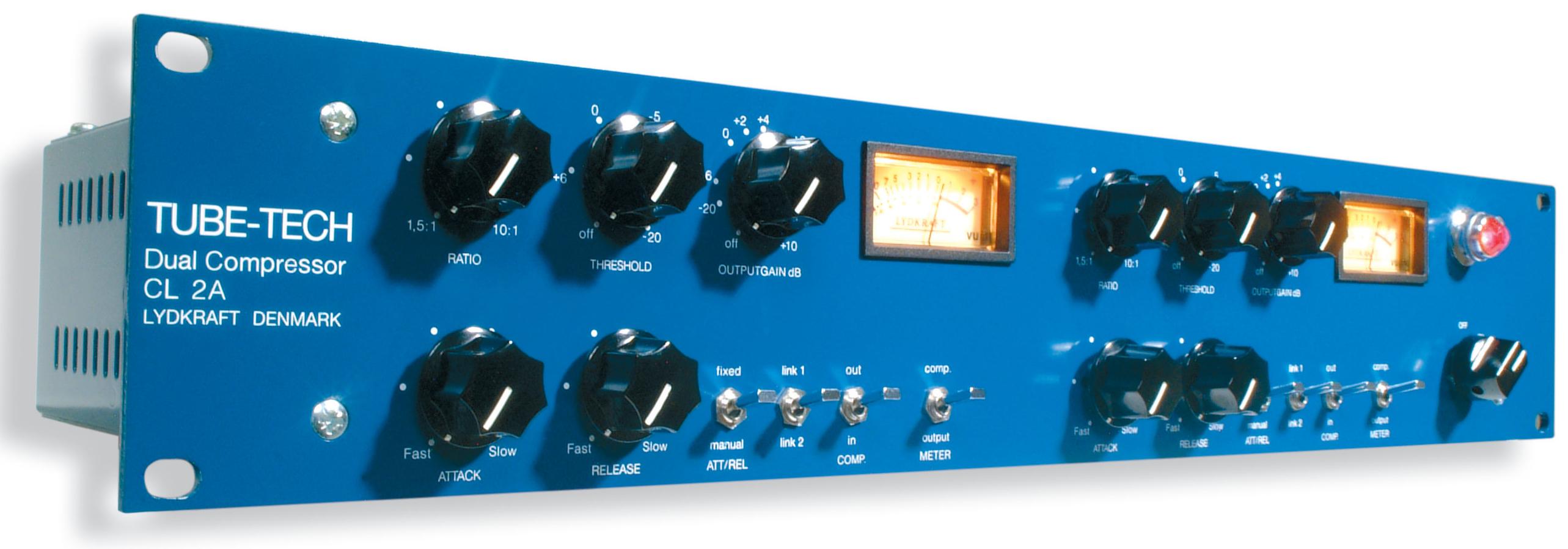

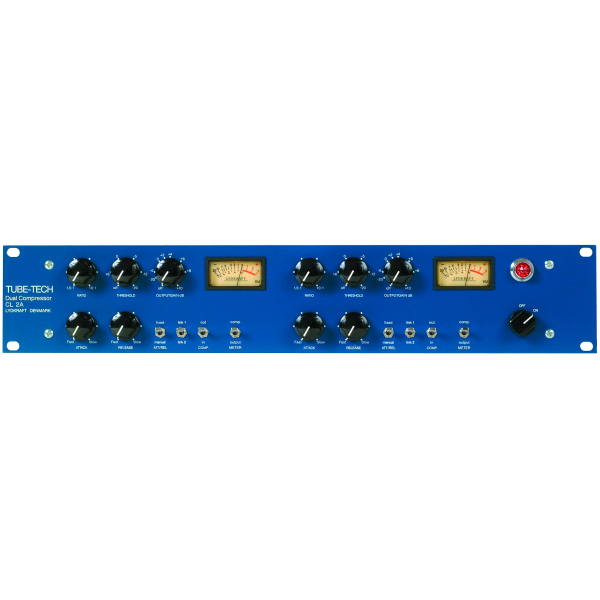

TUBE-TECH CL 2A
Описание
TUBE-TECH CL 2A представляет собой двухканальную версию оптического компрессора CL 1B с ламповым усилителем. Устройство содержит уникальный элемент уменьшения уровня сигнала с низким искажением. Вход и выход балансные XLR. Каскад подавления сигнала расположен сразу после входного трансформатора. Управляющая цепь компрессора TUBE-TECH CL 2A спроектирована на базе оптоэлектронной пары и имеет два регулируемых параметра – время атаки (Attack) и восстановления (Release). Для компенсации уровня сигнала имеется выходной усилитель до +10 дБ c регулировкой уровня. Все входы и выходы компрессора – балансные, для согласования сопротивлений используются входные и выходные трансформаторы со статическим экраном. Питание на анод ламп подается со стабилизированного источника питания.Характеристики TUBE-TECH CL 2A:
Сопротивление:
Вход: 5 кОм
Выход: <60 Ом
Частотный диапазон, +05/-3 дБ: 5 ц - 60 кГц
Коэффициент нелинейных искажений + шум (THD+N), на 40 Гц:
0 dBU: 0,15 %
+10 dBU: 0,15 %
Макс. на выходе, +26 dBU: <1 %
Макс. на входе, +21 dBU: <1 %
Шум, Rg=200 Ом:
Невзвешенный: при усилении на выходе 0 дБ<-80 dBU, при +10 дБ <-80 dBU
CCIR-468-4: при усилении на выходе 0 дБ <-70 dBU, при +10 дБ <-70 dBU
Перекрестные помехи при 10 кГц: <-60 дБ
Ослабление синфазного сигнала при 10 кГц: <-60 дБ
Усиление: до + 10 дБ
Компрессор:
Соотношение: от 1,5:1 до 10:1
Порог: до -20 dBU
Атака: от 3 мс до 60 мс
Восстановление: от 60 мс до 2 с
Лампы:
ECC 82: 2 шт
ECC 83: 2 шт

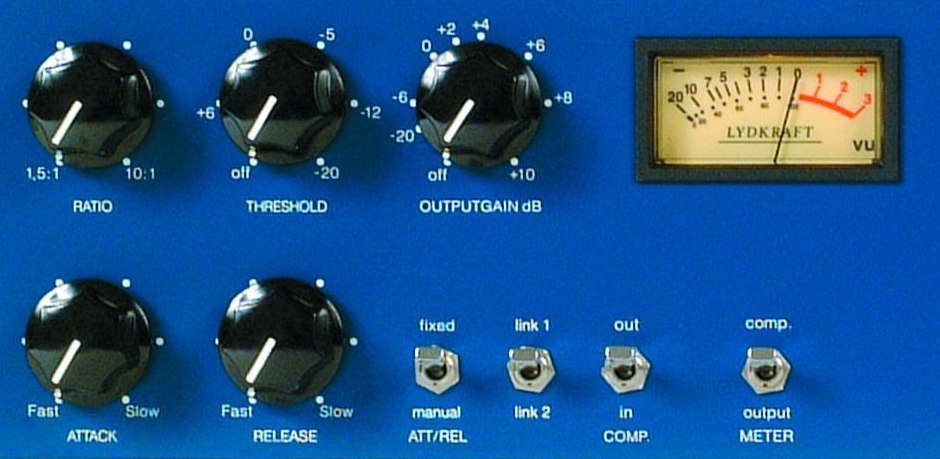

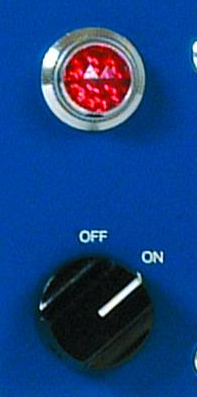

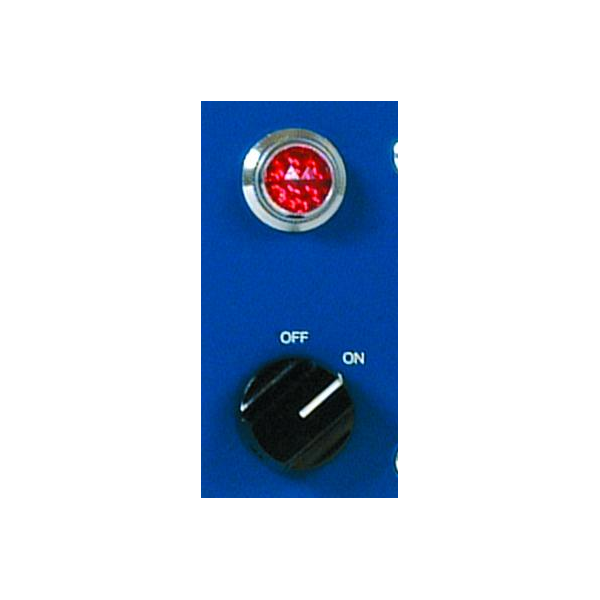

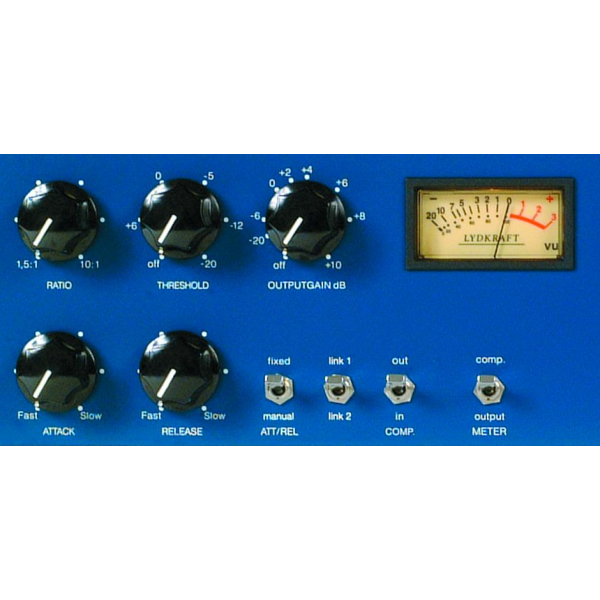

Регулировки и переключатели: OFF/ON, 2х: GAIN, RATIO, THRESHOLD, ATTACK, RELEASE, ATTACK/RELEASE FIXED/MANUAL, LINK 1/2, COMP IN/OUT, METER OUT/COMP

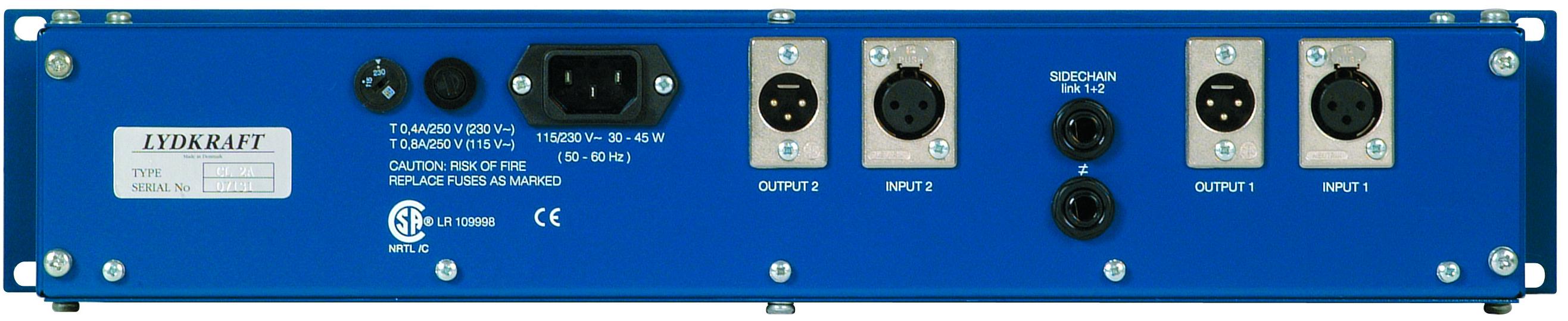

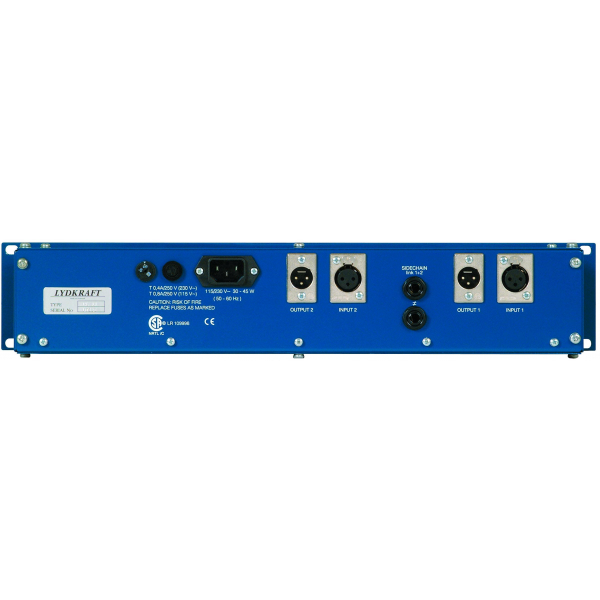

Разъёмы:

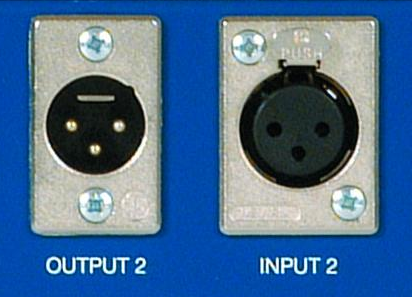

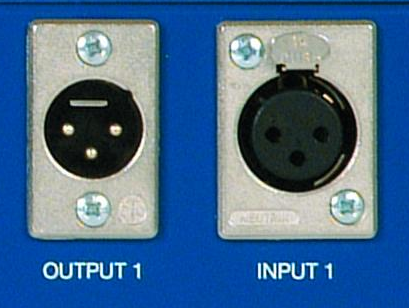

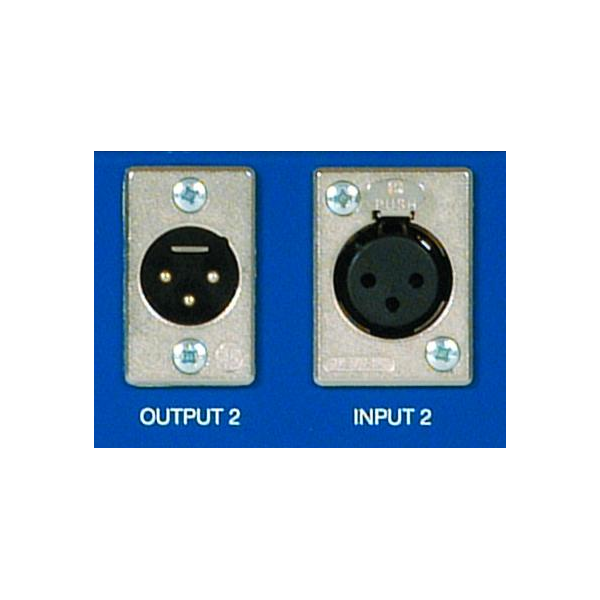

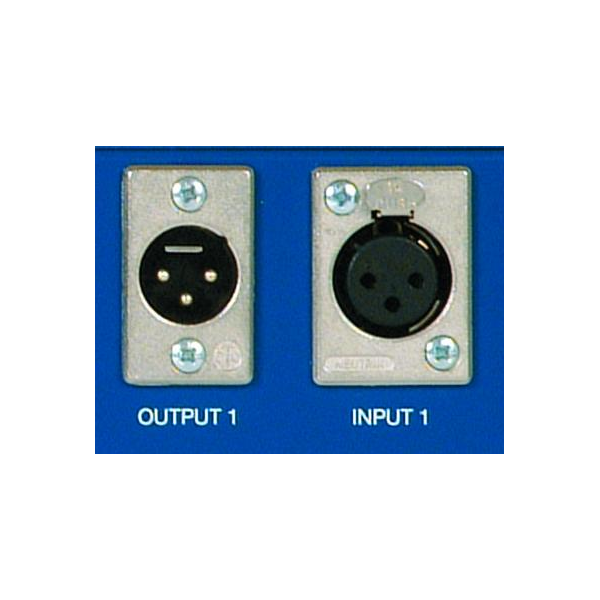

Вход: 2хXLR
Выход: 2хXLR

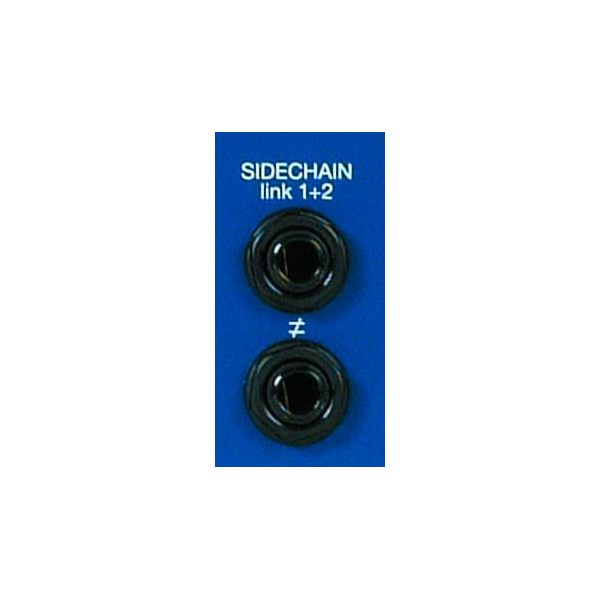

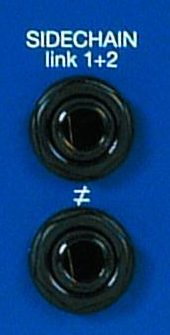

Боковая цепь (Sidechain): 2х1/4" «джек»
Питание: 115 В/230 В, 50-60 Гц, 30-45 Вт
Габариты (В х Ш х Г), мм: 88(2U) х 483 х 205
Вес: 5,8 кг, в упаковке 7,1 кг
Характеристики
Тип
|
Ламповый компрессор стерео |
Модель
|
TUBE-TECH CL 2A |
Производство
|
Дания |
Цвет
|
Синий |
Габариты
|
483 х 205 x 88 мм |
Вес
|
5,8 кг, в упаковке 7,1 кг |
