DEVA Broadcast DB4402

Описание

DEVA Broadcast DB4402– это высококачественный и по-настоящему мощный измерительный прибор. DB4004 может использоваться не только как сканнер FM диапазона, он также производит точные измерения, находясь в непосредственной близости от высокомощных УКВ передатчиков, без непосредственного подключения к RF-входу устройства.

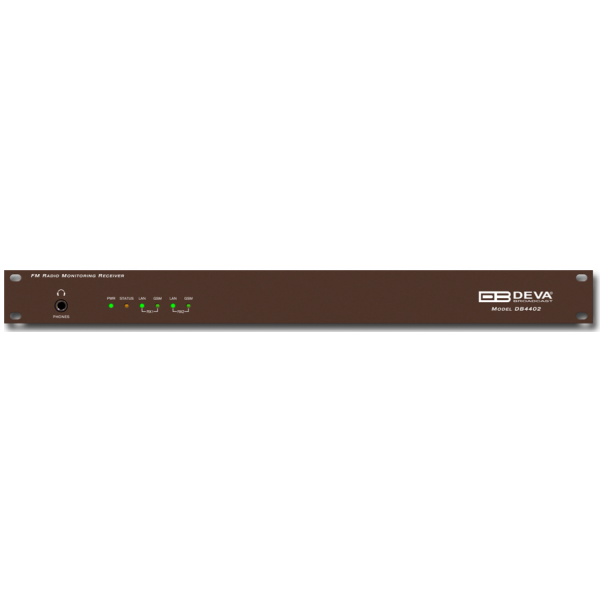

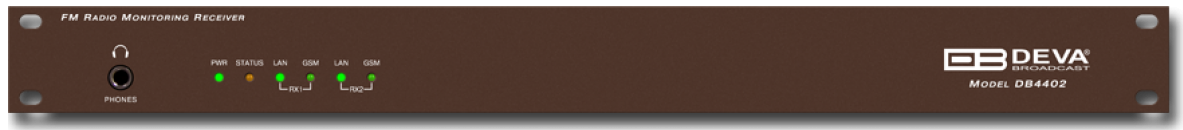

Прибор оснащен OLED графическим дисплеем высокого разрешения с ультра-ярким 60-сегментным светодиодным индикатором гистограммы. Производитель разместил большое количество информации на дисплее передней панели, сохранив при этом читаемость. Автоматический входной RF-аттенюатор позволяет проводить тестирование с помощью внешней антенны.

Также он имеет два отдельных входных антенных BNC-коннектора, которые могут быть запрограммированы на переключение между отдельными антеннами. DEVA предупреждает пользователей не превышать уровень 100 dBuV на антенных входах без использования внешнего аттенюатора. RF-сигналы оцифровываются на уровне промежуточной частоты с использованием алгоритмов цифровой обработки сигналов. По данным производителя, оцифровка на входе дает высокую стабильность измерений в течение долгого времени. Вы можете даже вывести данные частоты появления ошибочных битов на сигналах RDS и увидеть ситуацию в реальном времени.

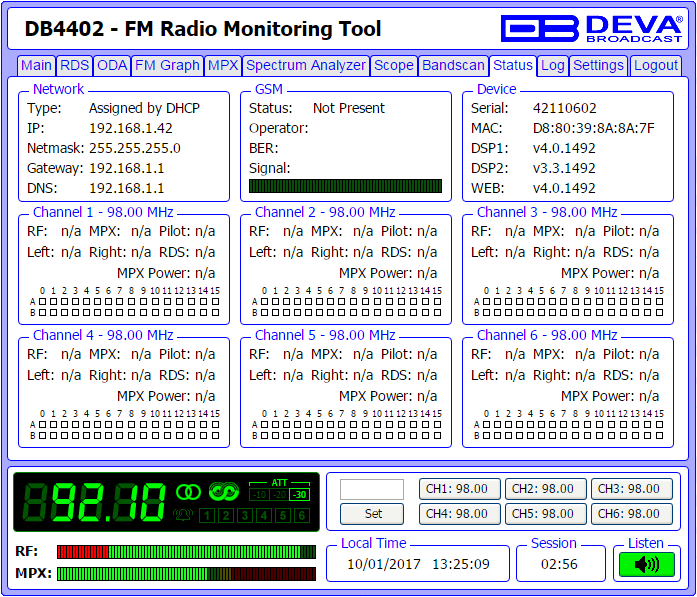

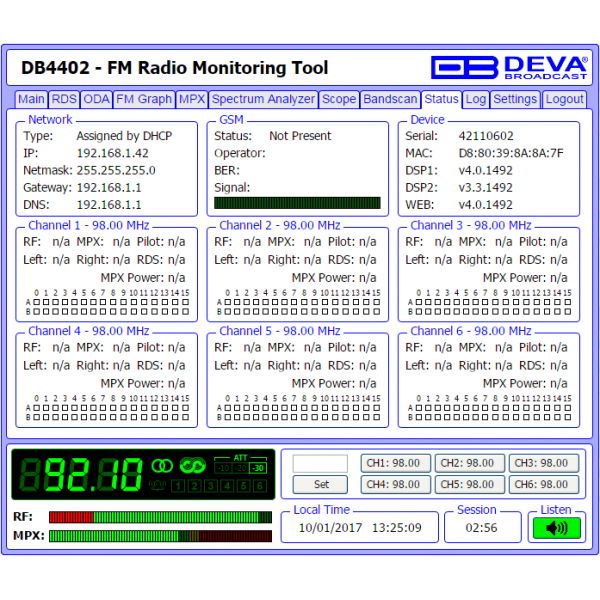

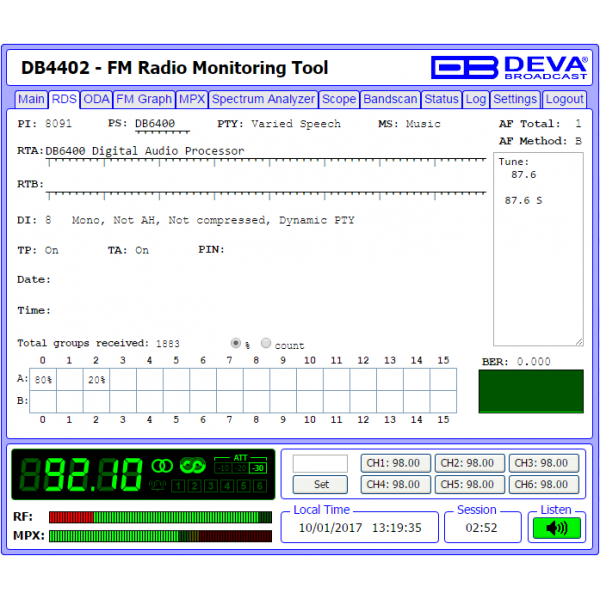

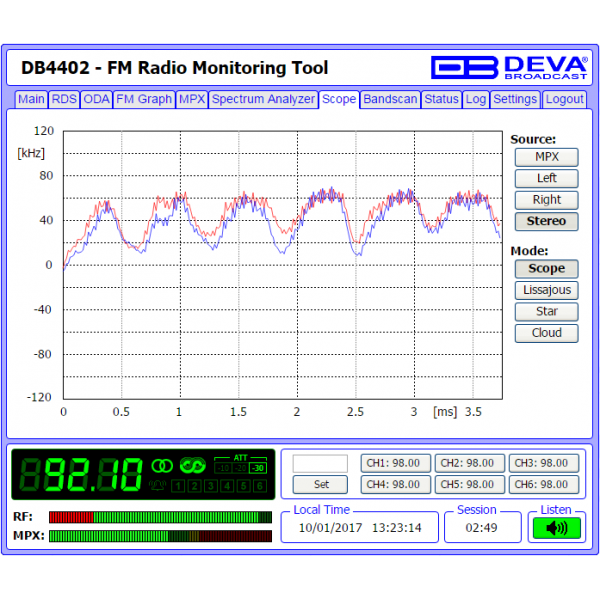

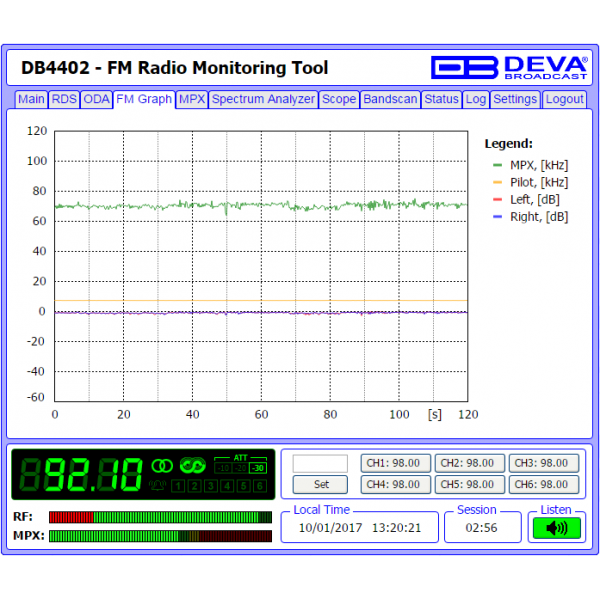

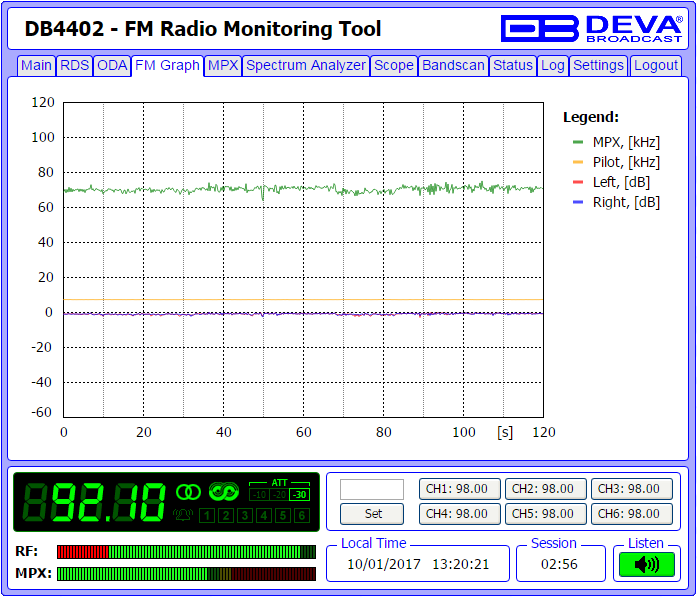

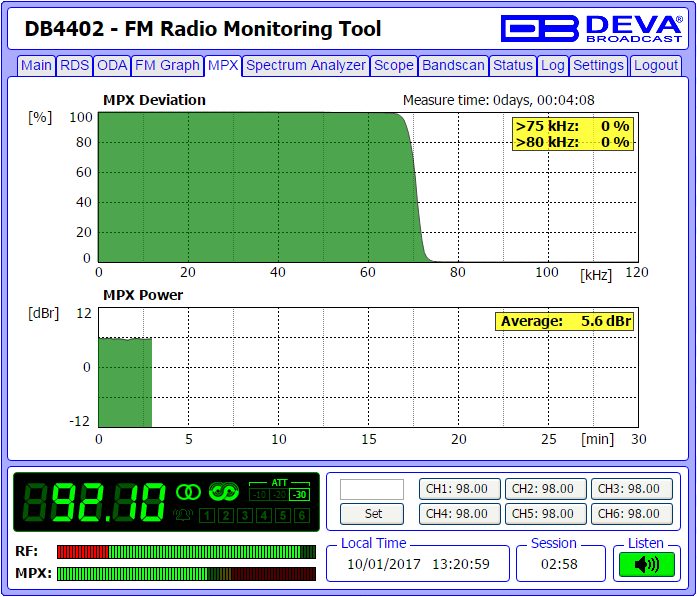

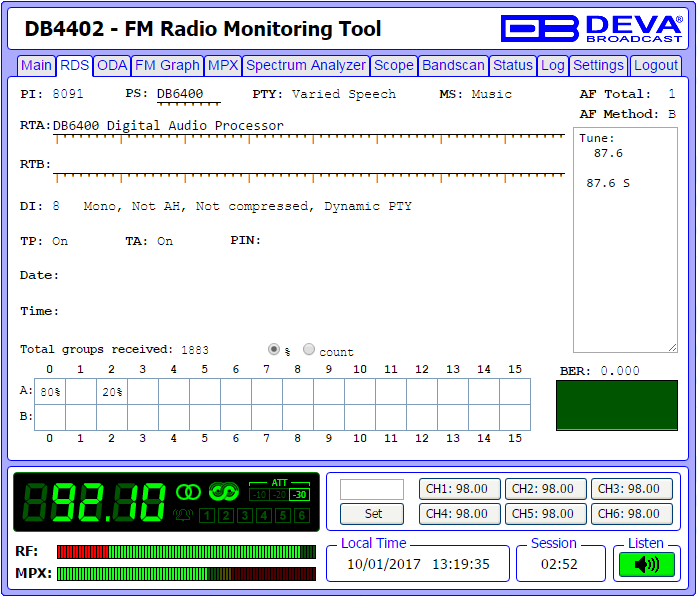

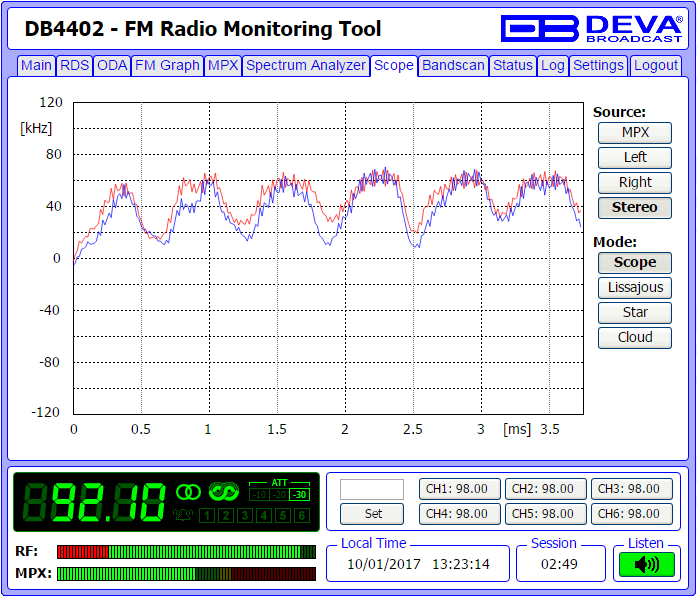

DEVA Broadcast DB4402 оснащен передней панелью и имеет веб-интерфейс для работы в режиме осциллографа. Вы можете просмотреть не только форму демодулированного FM сигнала, но монитор даже имеет режим X-Y, который показывает стереофазировку. Вся RDS информация, содержащаяся в обработанном MPX сигнале, также может быть отображена на OLED-дисплее на передней панели.

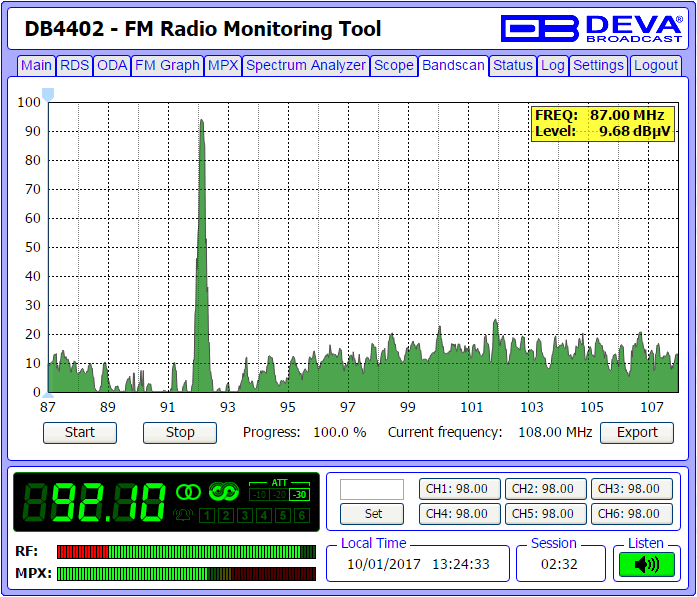

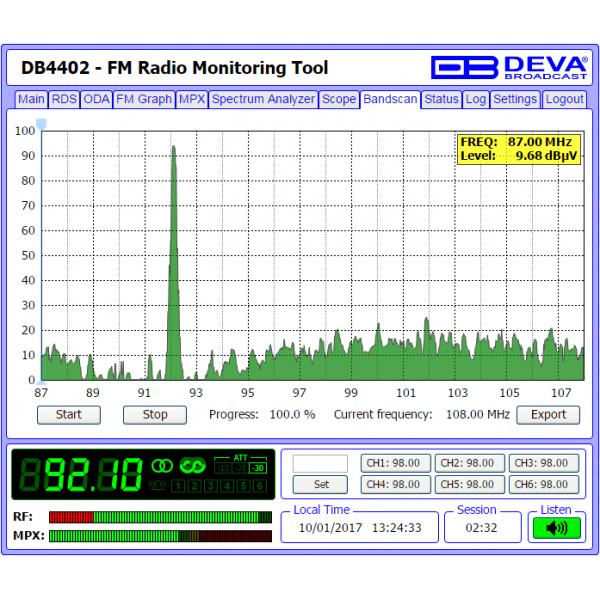

Режим сканирования диапазона – это еще одна выдающаяся особенность. Все, что вам нужно – это расположить DB4004 так, чтобы он поймал все работающие радиостанции, и вы легко увидите ваших конкурентов. Сканирование возможно в ручном и автоматическом режимах. Важно, что с помощью веб-просмотра у вас появляется возможность не только удаленно просматривать информацию, но и лучше и быстрее управлять всеми функциями на передней панели.

На его борту имеется USB порт, в дополнение к Эзернет соединению, для удобного дистанционного управления и удаленного мониторинга.

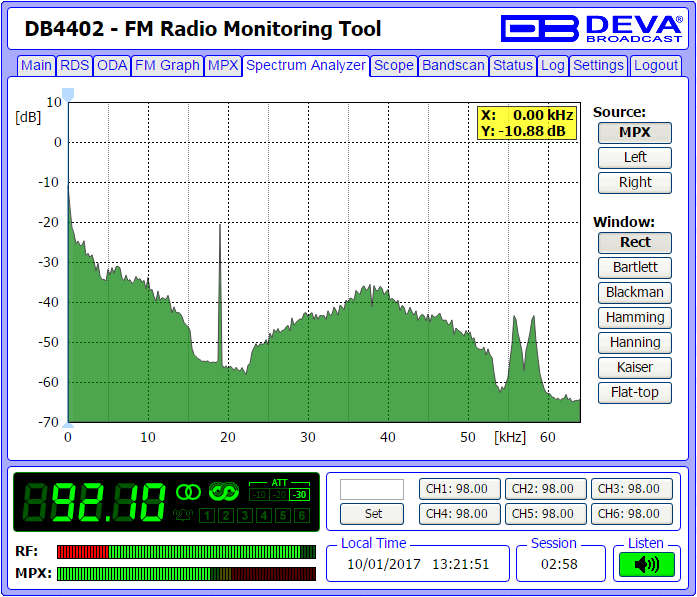

Ещё DEVA Broadcast DB4402 имеет так называемое интерактивное программное обеспечение (Interactive Software) на основе LogViewer, что позволяет детально анализировать любую станцию с каналов мониторинга. Функция анализатора диапазона предоставляет обзор всех доступных сигналов FM, а также уровень RF сигнала этих станций.

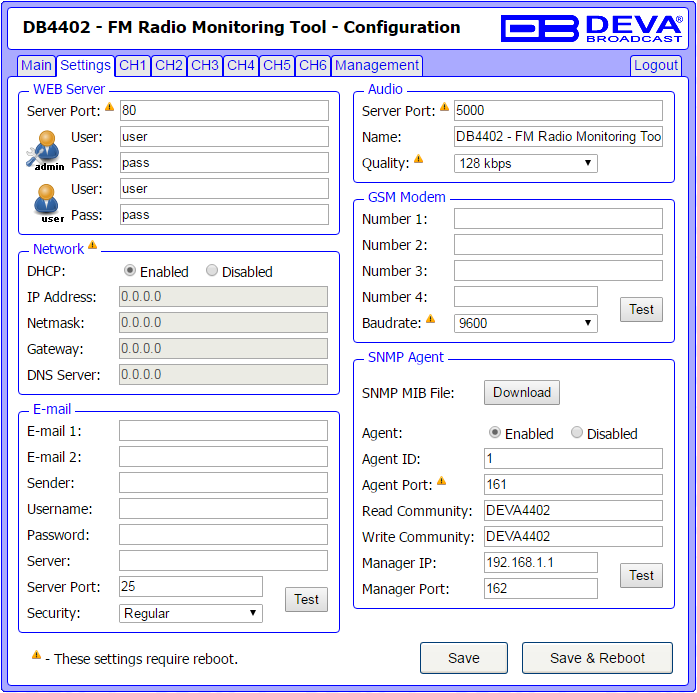

Если вы установите частоту собственной станции, вы можете запрограммировать DEVA на отправку вам информации об аварийных ситуациях - по электронной почте, SNMP или SMS.
С помощью встроенного звукового потокового сервера вы можете прослушивать и записывать аудио с вашей или конкурирующей станции.

Также предусмотрена обработка данных. Все измерения канала и логи могут быть сохранены во внутренней памяти устройства. Встроенная возможность FTP может быть настроена для управления лог-файлами в соответствии с назначенным расписанием. Вся собранная информация сохраняется в базе данных, которая может быть просмотрена, воспроизведена, а затем автоматически отправлена в другое место при необходимости.

RF INPUT
Frequency Range    87.0 to 108 MHz, Frequency Agile
Step Increment        50 kHz
Antenna Input          50 Ω, BNC Connector, 10 dBµV sensitivity

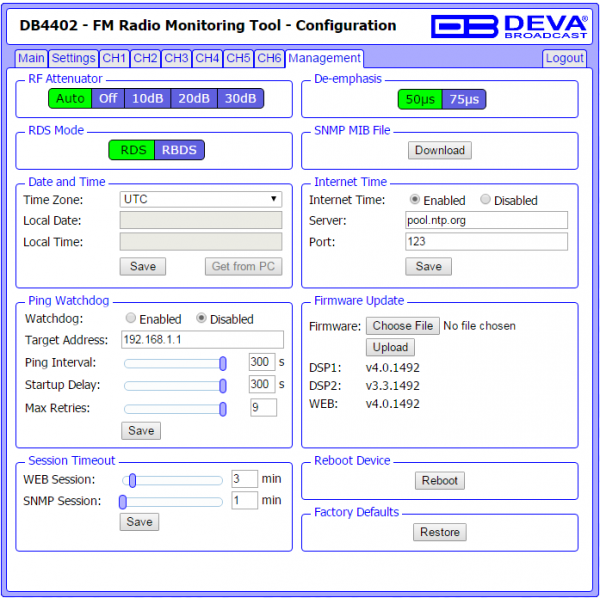

Internal Attenuator   0, 10, 20 and 30dB, auto
Dynamic Range       0 dBµV to 100 dBµV
S/N                          57dB, RF > 60dBµV, 30dB, RF > 10dBµV

METERING RESOLUTION & ACCURACY
RF Level                  0 to 95 dBµV; resolution - 0.1 dBµV; accuracy - ±1 dB (10 to 85 dBµV)
Multipath                  0 to 100%; accuracy - ±1%

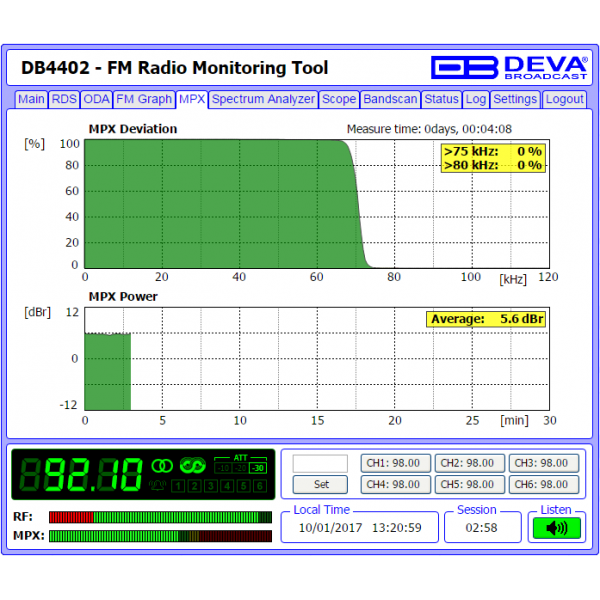

MPX Deviation         ±120 kHz; resolution - 0.1kHz; accuracy - ±10%, ±5% typically
MPX Power              ±12 dBr; resolution - 0.1dBr, 10 sec. integration; accuracy - ±0.2 dBr
Audio Level              -50 to +5dB; resolution - 0.1dB; accuracy - ±5%
Pilot Level                0 to 12 kHz; resolution - 0.1 kHz; accuracy - ±0.5 kHz, 1 to 12 kHz
RDS Level               0 to 9 kHz; resolution - 0.1 kHz; accuracy - ±10% typical and not guaranteed

Audio, MPX, Pilot, RDS levels
Validity                     RF level preferably > 50dBµV
Multiplex Level         Peak level, 256 ksamples over 1 sec.
Audio Level              Peak level, 64 ksamples over 1 sec.
Pilot Level                Mean peak level, 256 ksamples over 1 sec.
RDS Level               Mean peak level, 256 ksamples over 1 sec.

STEREO DECODER
Stereo Separation   >25dB, typical >30dB
De-emphasis           50 or 75µs, Selectable
THD                         0.5%

OUTPUTS
Audio stream           Icecast/Shoutcast compatible audio stream
Alarms                     E-mail, SMS, SNMP
Headphone             1/8" (3.5mm) Phone Jack
GSM Modem          15-pin Male D-Sub Connector

RDS DATA DECODING
Standards               European RDS CENELEC; United States RBDS NRSC
Error Correction & Counting Yes
AF Decoding          Yes
CT (Time/Date)      Yes
PI, PTY, DI, MS      Yes
TA/TP                     Yes
RT (Radio Text)      Yes
PS (Program Service name) Yes

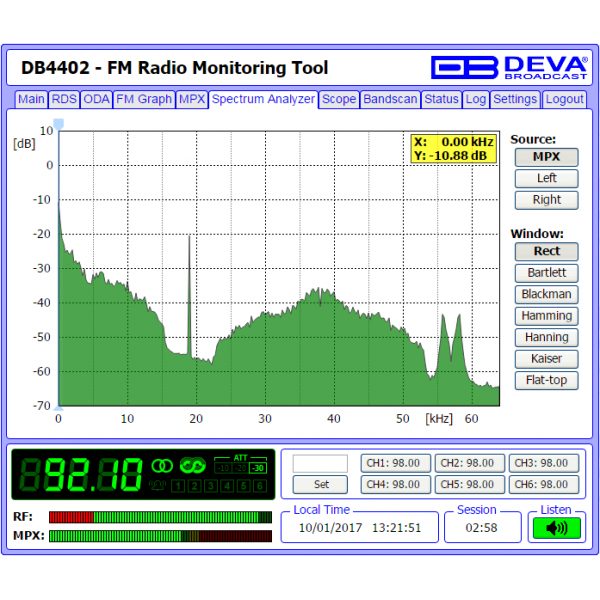

FFT SPECTRUM ANALYSIS
Input                       Composite MPX, Audio
Dynamic Range     80 dB
FFT Length            1024
Sampling Rate       256 kHz - Composite, 64 kHz - Audio

SCOPE ANALYSIS
Input                      Composite MPX, Audio
Trigger Mode         Auto, Fall
Dynamic Range    ±120 kHz
Sampling Rate      256 kHz - Composite, 64 kHz - Audio

USER INTERFACE

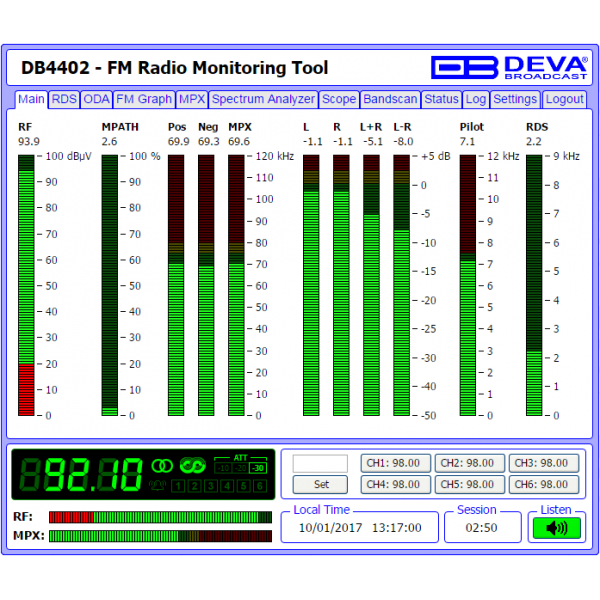

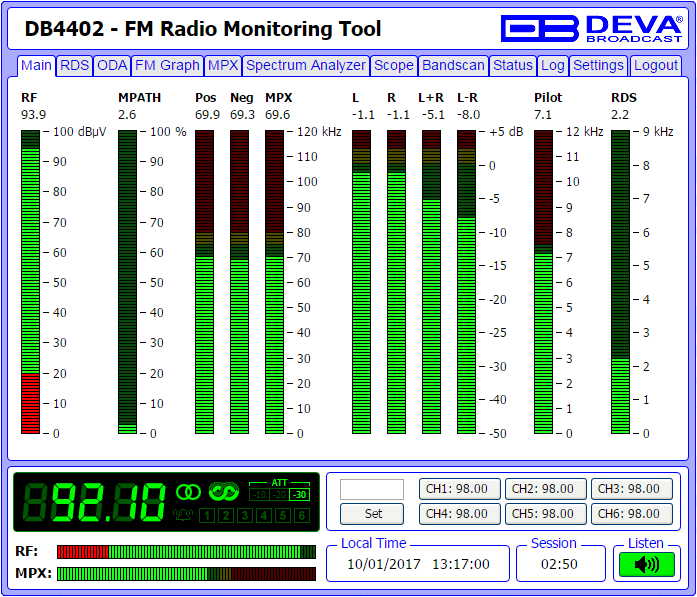

Web interface        Full monitoring and control; Interactive and easy to use
Indicators              6 LEDs (on front panel)
Headphone Output 1/8" (3.5mm) phone jack (on front panel)

TCP/IP COMMUNICATION
Type                      Ethernet 10/100M Base-T Port
Connector             RJ45 (on rear panel)

OPERATING CONDITIONS
Temperature         10° to 60°C
EMC Immunity      6V/m

POWER
Voltage                 100-240V / 50-60 Hz
Power Consumption 18VA
Connector            IEC320, Fused and EMI-suppressed

SIZE AND WEIGHT
Dimensions (W;H;D) 485 x 44 x 300 mm
Shipping Weight 540 x 115 x 300 mm / 2.487 kg
