RME Fireface UCX II
Описание

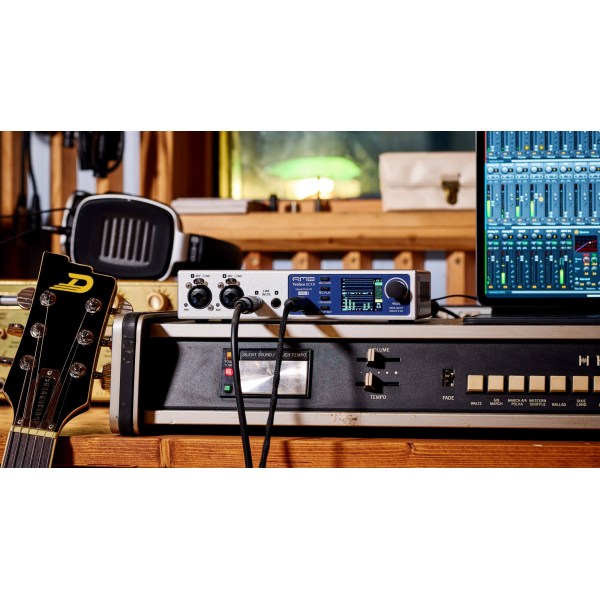

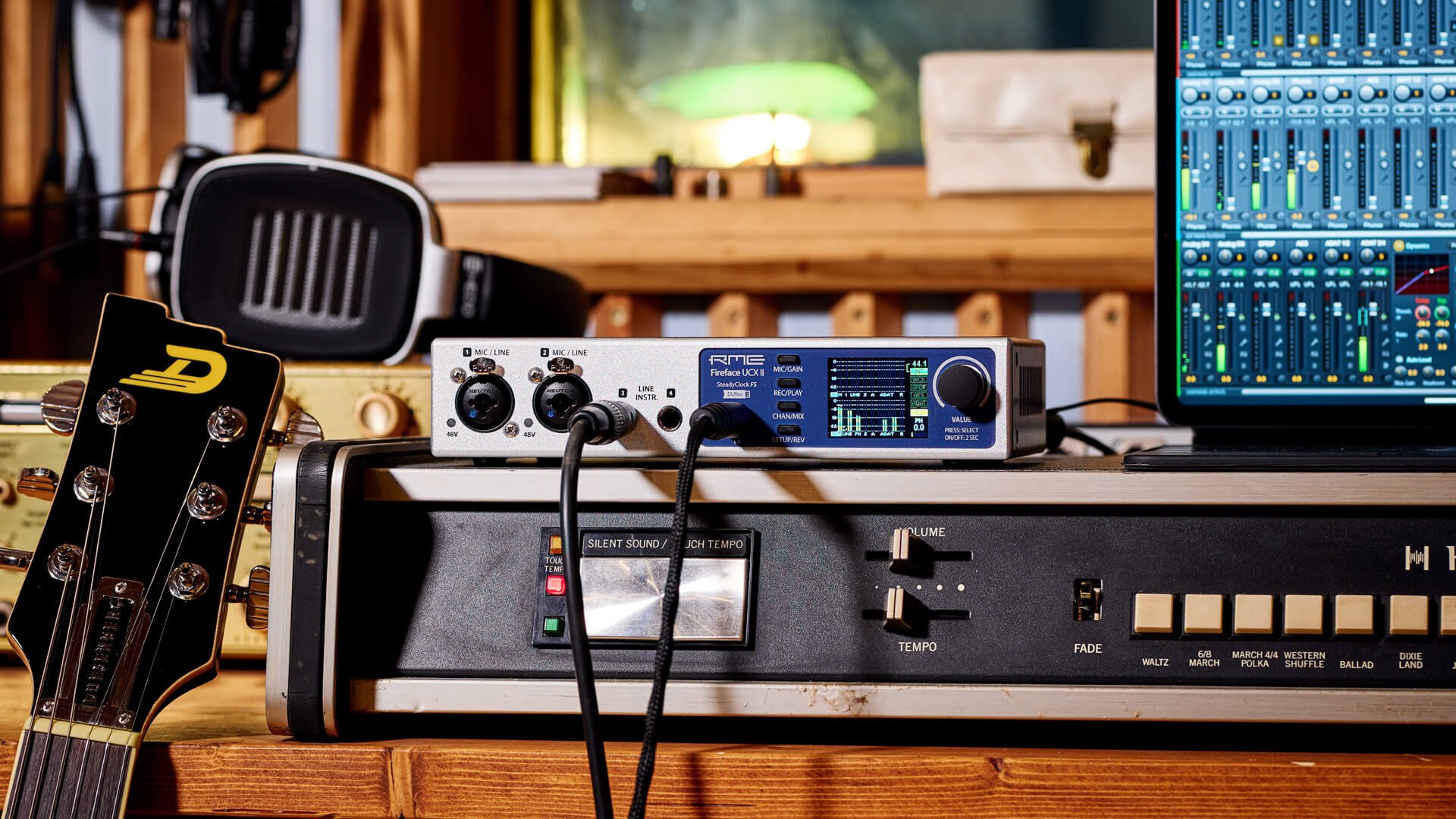

RME Fireface UCX II-это профессиональное аудио-решение в ультракомпактном формате для студийных и живых записей. Он продолжает давнюю традицию RME по разработке компактных передовых интерфейсов, упаковывая в блок размером с половину стойки то, что обычно размещалось бы на двух или трех 19-дюймовых панелях.Эта уникальный аудиоинтерфейс способный передавать аналоговые и цифровые аудиоданные непосредственно на компьютеры Windows и Mac. Новейшая технология Plug and Play гарантирует простую установку даже для неопытного пользователя. Многочисленные уникальные функции, такие как хорошо продуманный диалог настроек и интегрированное решение для маршрутизации, обеспечивают быструю, удобную и эффективную работу Fireface UCX II.

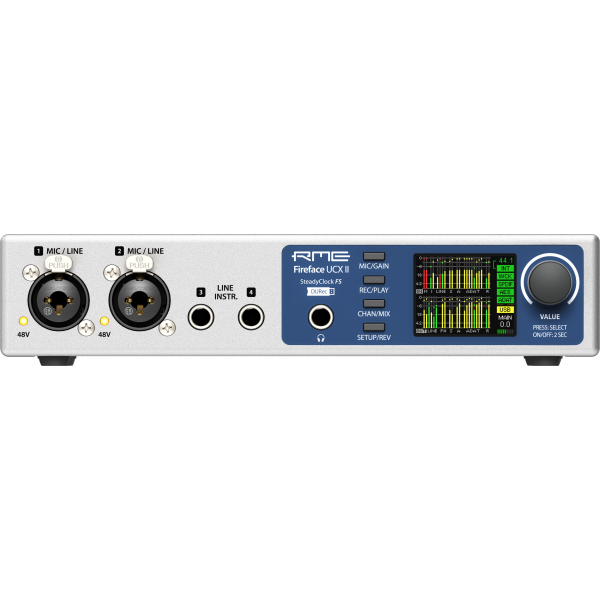

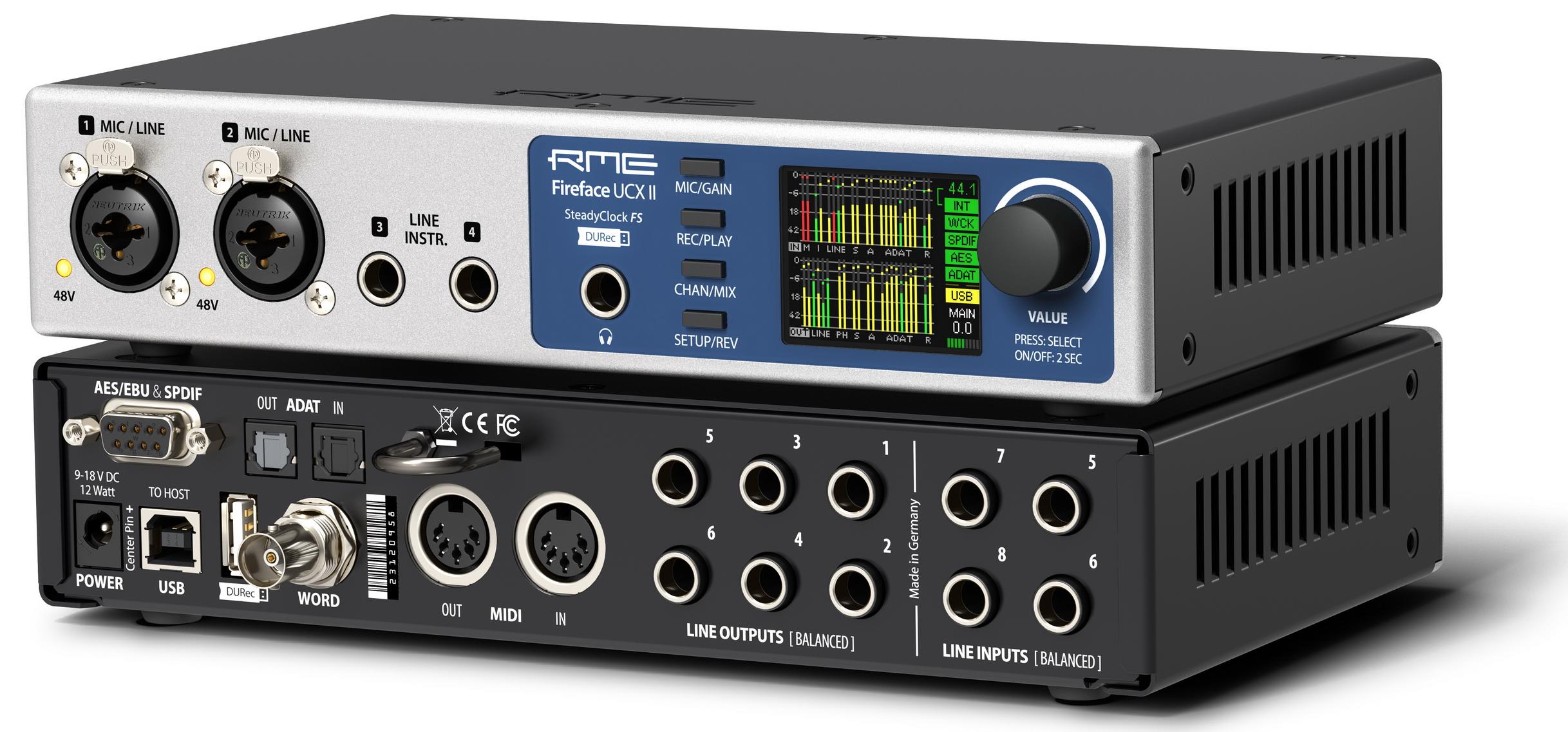

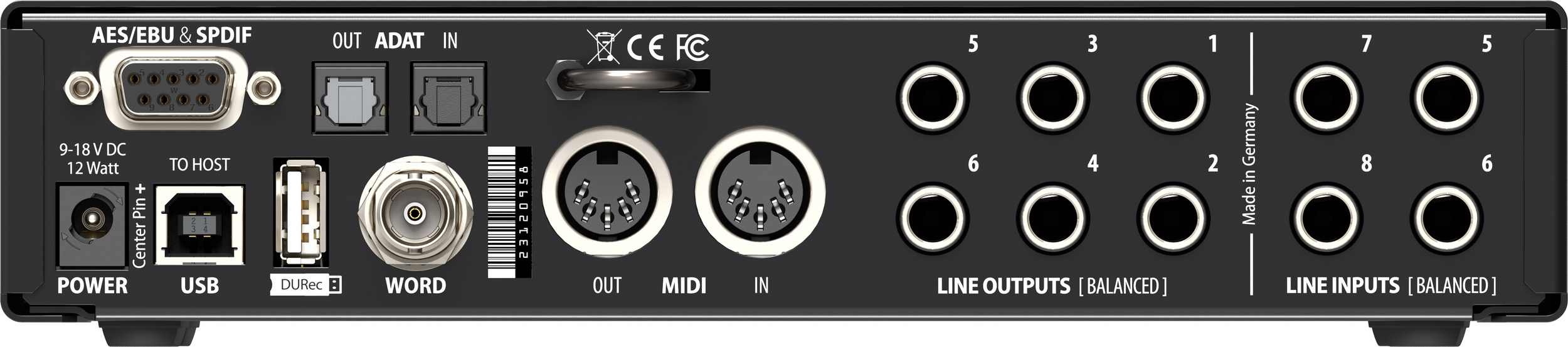

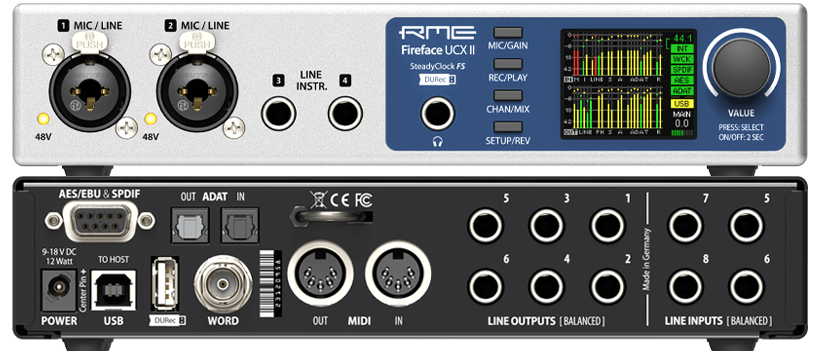

Fireface UCX II оснащен двумя микрофонными/линейными предусилителями в комбинированной конфигурации XLR на передней панели, а также двумя линейными/инструментальными входами с цифровым управлением, за которыми следует разъем для наушников, различные кнопки управления, дисплей и основная ручка регулировки громкости. На задней панели находится набор из десяти аналоговых сбалансированных линейных входов и выходов, MIDI-входов/выходов, ADAT-входов/выходов, AES/EBU и SPDIF-входов/выходов, USB 2.0, а также переключаемый ввод/вывод словесных часов.
Благодаря системе SteadyClock FS Fireface UCX II оснащен новейшей технологией подавления тактовых импульсов и дрожания от RME. Основанный на фемтосекундных часах, SteadyClock FS уменьшает внутреннее дрожание при преобразовании из аналогового и в аналоговый во всех цифровых форматах до нового рекордно низкого уровня.
Управляйте всеми состояниями устройства непосредственно с передней панели для удобного прямого доступа ко всем функциям. Четыре клавиши и кодер, цветной дисплей с высоким разрешением и четкостью изображения, а также продуманная структура меню позволяют пользователю быстро изменять и настраивать параметры устройства. Кроме того, внутренняя память обеспечивает постоянное хранение шести различных состояний устройства. Таким образом, Fireface UCX II может работать полностью автономно, без подключенного компьютера. В автономном режиме он может преобразовываться в совершенно разные устройства простым нажатием кнопки. Кроме того, TotalMix FX также можно управлять с помощью MIDI.
DURec-это встроенный цифровой регистратор для всех входов и выходов непосредственно на USB-устройства памяти через задний USB-порт. Он позволяет записывать данные на флэш-накопители USB или жесткие диски емкостью до 2 ТБ. Функция записи обеспечивается внутренним DSP и, следовательно, не зависит от подключенного компьютера Windows или Mac. Этот USB-порт можно также использовать для прямого подключения дополнительного USB-пульта дистанционного управления RME.
Прямая запись по USB преобразует Fireface UCX II в автономный полевой рекордер и мощный многоканальный проигрыватель для предыдущих записей, например, для виртуальной проверки звука. Живые концерты, репетиции группы или спонтанные джем - сейшены можно напрямую записывать и воспроизводить с носителя-даже полностью автономно, без компьютера или программного обеспечения. Все входные и выходные каналы могут быть индивидуально выбраны для записи и воспроизведения
Fireface UCX II поставляется с микшером TotalMix FX DSP, предлагающим комплексные возможности маршрутизации и мониторинга, а также анализатором DIGICheck, позволяющим измерять и анализировать поток цифровых данных в обоих направлениях с максимальной точностью. TotalMix FX может полностью заменить внешний микшер, позволяя создавать несколько миксов мониторов без задержек с эквалайзером, динамикой, реверберацией и задержкой для любых выходов, включая основные мониторы и миксы для наушников для музыкантов.

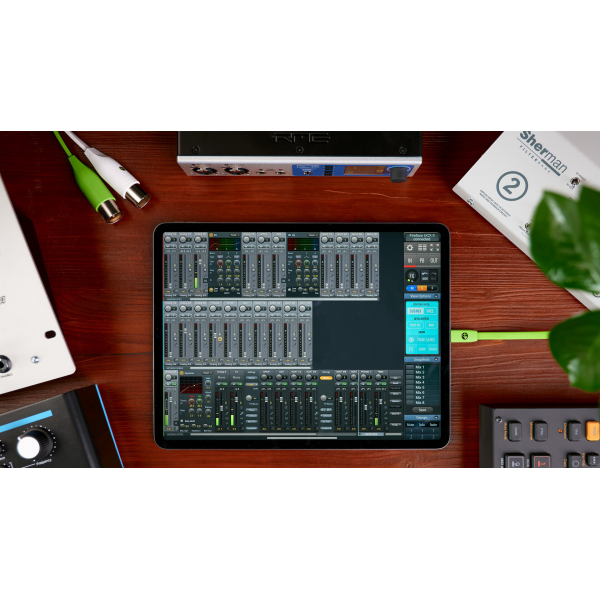

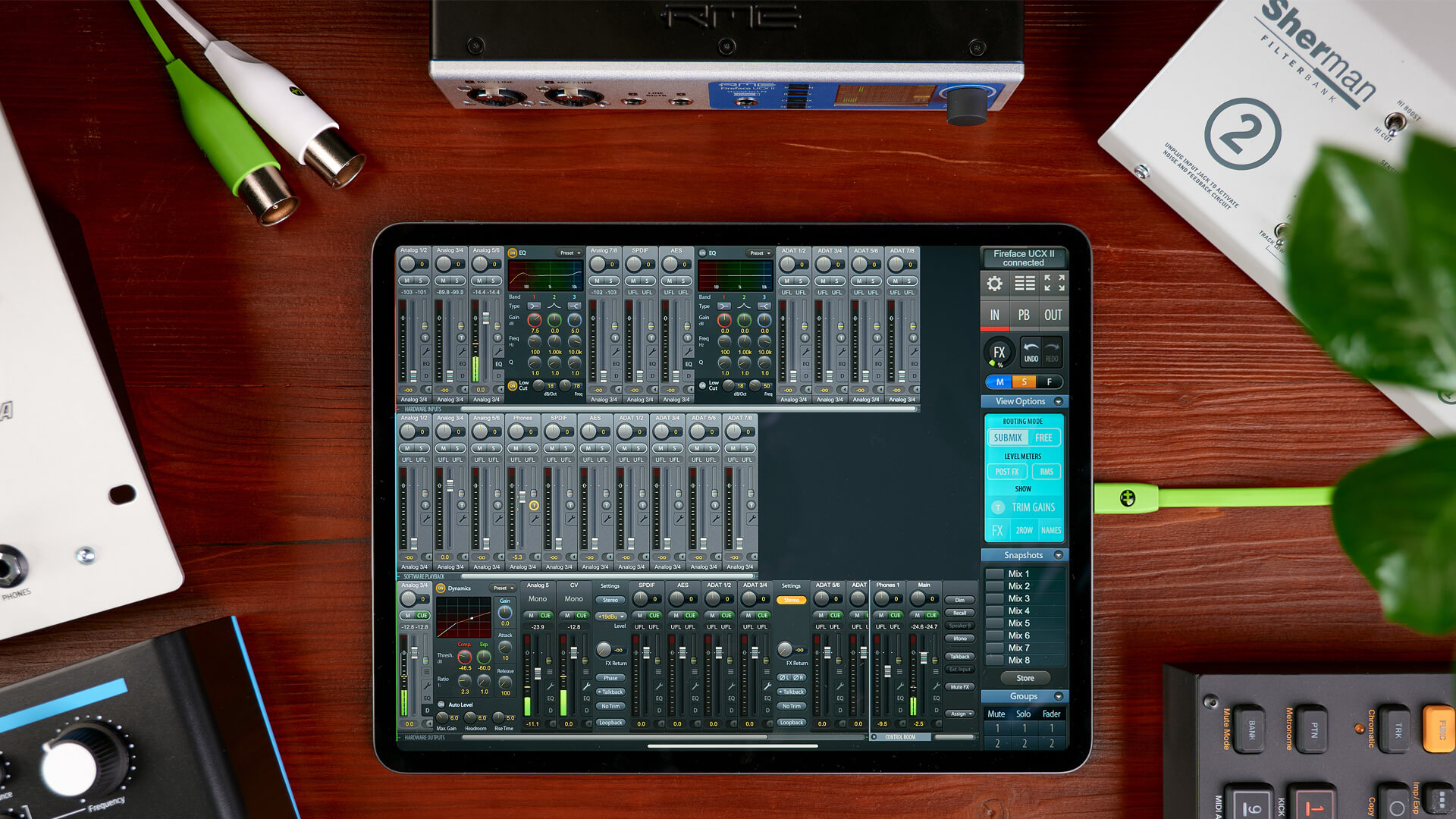

Дополнительный пульт дистанционного управления TotalMix-это пульт дистанционного управления для TotalMix FX, предназначенный для управления аппаратным микшером и эффектами в аудиоинтерфейсах RME. TotalMix Remote отражает текущее состояние хост - системы на компьютерах iPad и Windows/Mac-все состояние микширования, полную маршрутизацию, все настройки FX, вплоть до уровнемеров, и все в режиме реального времени. Легко настраивайте все настройки микшера и FX на расстоянии, через Ethernet и Wi-Fi.
Особенности Fireface UCX II:
До 20 каналов записи и 20 каналов воспроизведения;
Возможность полной автономной работы без подключения к компьютеру;
Новейшая технология подавления тактового сигнала и джиттера SteadyClock FS;
Порт AES / EBU обеспечивает S / PDIF через прилагаемый переходной кабель;
USB порт для записи DURec и для подключения пульта дистанционного управления ARC USB;
Все линейные выходы имеют возможность подачи CV / Gate сигналов;
Аппаратный микшер TotalMix FX для комплексного управления каналами и маршрутизацией;
Цветной дисплей с высоким разрешением;
TotalMix Remote для дистанционного управления TotalMix FX с iPad и компьютеров Windows / Mac.
Технические характеристики Fireface UCX II:
Аналоговые линейные входы 5-8 4 x 1/4” TRS (электронно-симметричные):
Разрядность: 24 бит;
Соотношение сигнал / шум (SNR): 112 дБ RMS невзвешенное, 115 дБА;
Частотная характеристика при 44,1 кГц, -0,1 дБ: 5 Гц - 20,8 кГц;
Частотная характеристика при 96 кГц, -0,5 дБ: 3 Гц - 45,8 кГц;
Частотная характеристика при 192 кГц, -1 дБ: 2 Гц - 92 кГц;
Коэффициент нелинейных искажений: < -110 дБ, <0,00032%;
Коэффициент нелинейных искажений + шум: < -104 дБ, <0,00063%;
Разделение каналов: > 110 дБ;
Входное сопротивление: 8 кОм небалансный, 12 кОм балансный;
Входная чувствительность: +19 дБн и +13 дБн, переключаемая;
Переменное усиление: от 0 до +12 дБ;
Минимальный уровень для 0 дБ FS: +1 дБн, -1,2 дБВ;
Аналоговые входы 3-4 2 x TRS/TS (балансный / небалансный):
Разрядность: 24 бит; Соотношение сигнал / шум (SNR): 112 дБ RMS невзвешенное, 115 дБА;
Частотная характеристика при 44,1 кГц, -0,1 дБ: 5 Гц - 20,8 кГц;
Частотная характеристика при 96 кГц, -0,5 дБ: 3 Гц - 45,8 кГц;
Частотная характеристика при 192 кГц, -1 дБ: 2 Гц - 92 кГц;
Коэффициент нелинейных искажений: < -110 дБ, <0,00032%;
Коэффициент нелинейных искажений + шум: < -104 дБ, <0,00063%;
Разделение каналов: > 110 дБ;
Входной импеданс: 1 МОм (инструментальный), 13 кОм (линейный, балансный), 9 кОм (линейный, небалансный);
Максимальный входной уровень, +19 дБн, усиление 0 дБ: +19 дБн (линейный), +13 дБн (инструментальный);
Максимальный входной уровень, +13 дБн, усиление 12 дБ: +1 дБн (линейный), -5 дБн (инструментальный);
Дополнительный каскад усиления: от 0 до +12 дБ;
Входное усиление инструментального: +6 дБ;
Минимальный уровень для 0 дБFS: +1 дБн, -1,2 дБВ;
Аналоговые линейные входы 1-2 2 x 1/4” TRS (электронно-симметричные):
Разрядность: 24 бит;
Соотношение сигнал / шум (SNR): 112 дБ RMS невзвешенное, 115 дБА;
Частотная характеристика при 44,1 кГц, -0,1 дБ: 5 Гц - 20,8 кГц;
Частотная характеристика при 96 кГц, -0,5 дБ: 3 Гц - 45,8 кГц;
Частотная характеристика при 192 кГц, -1 дБ: 2 Гц - 92 кГц;
Коэффициент нелинейных искажений: < -110 дБ, <0,00032%;
Коэффициент нелинейных искажений + шум: < -104 дБ, <0,00063%;
Разделение каналов: > 110 дБ;
Входное сопротивление: 10 кОм (балансный), 5 кОм (небалансный);
Максимальный входной уровень, усиление 0 дБ: +24 дБн;
Максимальный входной уровень, усиление 75 дБ: -51 дБн;
Аналоговые линейные выходы 1-6 6 x 1/4” TRS (серво-балансные):
Разрядность: 24 бит;
Динамический диапазон: 112 дБ RMS невзвешенный, 115 дБА;
Частотная характеристика при 44,1 кГц, -0,5 дБ: 5 Гц - 20,8 кГц;
Частотная характеристика при 96 кГц, -0,5 дБ: 5 Гц - 45 кГц;
Частотная характеристика при 192 кГц, -1 дБ: 5 Гц - 89 кГц;
Коэффициент нелинейных искажений: < -108 дБ, <0,0004%;
Коэффициент нелинейных искажений + шум: < -104 дБ, <0,00063%;
Разделение каналов: > 110 дБ;
Максимальный выходной уровень: +19 дБн;
Выходное сопротивление: 75 Ом;
Переключаемый выходной уровень: +19 дБн, +13 дБн, +4 дБн;
Выход на наушники (7-8) 1 x 1/4” TRS (несимметричный):
Разрядность: 24 бит;
Динамический диапазон: 112 дБ RMS невзвешенный, 115 дБА;
Частотная характеристика при 44,1 кГц, -0,5 дБ: 5 Гц - 20,8 кГц;
Частотная характеристика при 96 кГц, -0,5 дБ: 5 Гц - 45 кГц;
Частотная характеристика при 192 кГц, -1 дБ: 5 Гц - 89 кГц;
Коэффициент нелинейных искажений: < -108 дБ, <0,0004%;
Коэффициент нелинейных искажений + шум: < -104 дБ, <0,00063%;
Разделение каналов: > 110 дБ;
Максимальный выходной уровень при 0 дБ FS, High: +19 дБн;
Максимальный выходной уровень при 0 дБ FS, низкий: +4 дБн;
Выходное сопротивление: 1 Ом;
Максимальная мощность на канал при нагрузке 32 Ом, 0,1% THD: 210 мВт (2,6 В среднекв., +10,5 дБн);
Цифровой вход AES / EBU 1 x XLR (трансформаторно-симметричный, гальванически развязанный):
Высокочувствительный входной каскад: < 0,3 Впик;
Совместимость с SPDIF;
Принимает: пользовательский и профессиональный форматы;
Диапазон удержания: 27 кГц - 200 кГц;
Подавление джиттера: > 50 дБ (2,4 кГц);
Вход коаксиальный SPDIF 1 x RCA:
Высокочувствительный входной каскад: < 0,3 Впик;
Принимает: пользовательский и профессиональный форматы;
Диапазон удержания: 27 кГц - 200 кГц;
Подавление джиттера: > 50 дБ (2,4 кГц);
Вход ADAT Optical 1 x TOSLINK:
Стандарт: 8 каналов 24 бита, до 48 кГц;
Двойная скорость (S / MUX):
4 канала 24 бит 96 кГц;
Четырехскоростной (S / MUX4):
2 канала 24 бит 192 кГц;
Bitclock PLL обеспечивает точную синхронизацию даже при работе с переменной скоростью;
Диапазон удержания: 31,5 кГц - 50 кГц;
Подавление джиттера: > 50 дБ (2,4 кГц);
Совместимость с SPDIF (автоматическое определение);
Вход Word Clock 1 x BNC:
Переключаемая внутренняя терминация 75 Ом;
Схема адаптации сигнала: обновление сигнала посредством автоцентрирования и гистерезиса;
Диапазон уровней: 1.0 Впик - 5.6 Впик;
Диапазон удержания: 27 кГц - 200 кГц;
Подавление джиттера: > 50 дБ (2,4 кГц);
Цифровой выход AES / EBU 1 x XLR (трансформаторно-симметричный, гальванически развязанный):
Уровень выходного сигнала: 4,5 Впик (профессиональный), 2,6 Впик (пользовательский);
Однопроводный режим, частота дискретизации: 28 кГц - 200 кГц;
Цифровой выход коаксиальный SPDIF 1 x RCA:
Уровень выходного сигнала: 1,2 Впик (профессиональный), 0,6 Впик (пользовательский);
Однопроводный режим, частота дискретизации: 28 кГц - 200 кГц;
Цифровой выход ADAT 1 x TOSLINK:
Стандарт: 8 каналов 24 бита, до 48 кГц;
Двойная скорость (S / MUX):
4 канала 24 бит 96 кГц;
Четырехскоростной (S / MUX4): 2 канала 24 бит 192 кГц;
Цифровой выход Word Clock 1 x BNC:
Макс. выходное напряжение: 5 Впик;
Выходное напряжение при нагрузке 75 Ом: 4,0 Впик;
Выходное сопротивление: 10 Ом;
Частотный диапазон: 27 кГц - 200 кГц;
Клок сигнал: внутренний, ADAT, AES, SPDIF, Word Clock:
Подавление джиттера внешних клок сигналов: > 50 дБ (2,4 кГц);
Эффективное влияние джиттера синхросигнала на АЦ и ЦА преобразование: близко к 0; PLL обеспечивает нулевое падение напряжения даже при джиттере более 100 нс;
Цифровая Bitclock PLL для бесперебойной работы ADAT с переменной скоростью;
Поддерживаемые частоты дискретизации: от 28 кГц до 200 кГц;
MIDI: In, Out (5-контактные разъемы DIN):
Высокоскоростной режим: джиттер и время отклика менее 1 мс;
Отдельные 128-байтовые FIFO для ввода и вывода;
Типичная потребляемая мощность: 13 Вт Ток при рабочем напряжении 12 В: 910 мА (11 Вт) Диапазон температур: от + 5° до + 50° Относительная влажность: <75%, без конденсации
Размеры (с рэковым креплением): 265 x 44 x 155 мм
Размеры (без рэкового крепления): 215 x 44 x 130 мм
Вес: 0,91 кг
Характеристики
Тип
|
40-канальный USB аудиоинтерфейс |
Модель
|
RME Fireface UCX II |
Производство
|
Германия |
Гарантия
|
2 года |
Габариты
|
215 x 44 x 130 мм |
Вес
|
0,91кг |
